回转式格栅除污机

一、工作原理

 回转式格栅除污机主要由机架、耙齿链排、驱动机构、过载保护装置、卸料机构等组成。格栅下部浸没在水渠中，可以拦截水中悬浮杂物。工作时，格栅前部（迎着水流方向）很上运动，将截取的杂物带到水面以上，并在耙齿翻转时，将其卸下，从面实现固液分离。

二、设备用途

 格栅用于污水处理的进水口，用来拦截水中的宏观悬浮物，以防止这些悬浮物进入后续系统，造成泵阀堵塞。从而保证后续处理工序的顺利进行。该机用于市政和工业污水处理中，拦截并自动清除污水中的漂浮夹杂物，一般设在粗格栅之后。

特点：

1、结构先进，刚性好，安装维护简单方便，可连续运行。

2、采用电气和机械双重过载保护。

3、耙齿链排选用不锈钢，轴．链轮及高强度耙齿(耙齿材料可选用不锈钢、尼龙或ABS工程塑料)耐腐蚀，使用寿命长。

4、独特设计的转刷卸料装置，排渣干诤，自清洁能力强。

四、结构及工作原理

 GX型旋转式格栅除污机主要是由机架、耙齿链排、驱动机构、过载保护机构、卸料机构等部件组成。其工作原理为：工作时，机架下端格栅浸没于进水渠，拦截污水中的细小漂浮夹杂物。旋转耙齿链排在驱动机构的带动下，沿机体导轨上行并绕机体回转运行，携带被截存在耙齿上的夹杂物脱离水面。当耙齿链转过格栅顶部时，耙齿翻下，杂物在自动重力与卸料机构的共同作用下，将沾附在耙齿上的杂物去除，从而达到固液分离的目的。

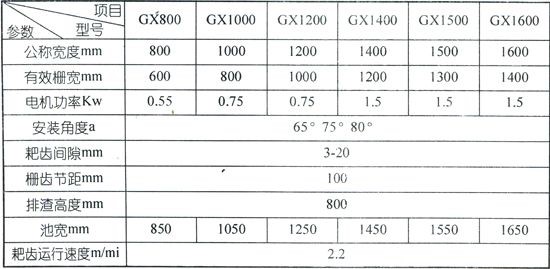

五、主要技术参数

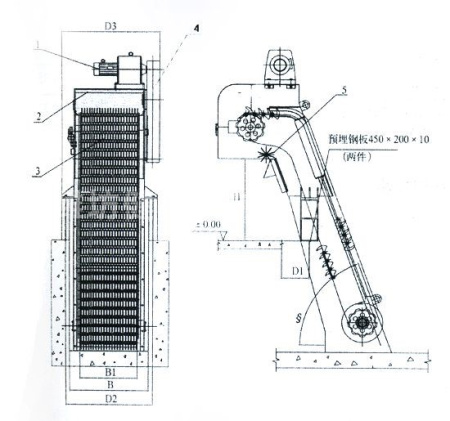

六、结构示意图
